SG-OFFX45
SG金具 45°エルボ ORS/ORFS メススイベル（SAE J1453）
¥10,675～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
O-Ring Face Seal（SAE J1453 ORS/ORFS） — Female / 45° Elbow / Swivel
SG金具 SG-OFFX45 シリーズは、業界標準 SAE J1453 ORS/ORFS 規格に準拠した 45° エルボ継手です。
フェースシール構造により ねじ部での漏れゼロ を実現。組付け後の増締め不要で、 建機・油圧システムのメンテナンス性を大幅に向上させます。
仕様表

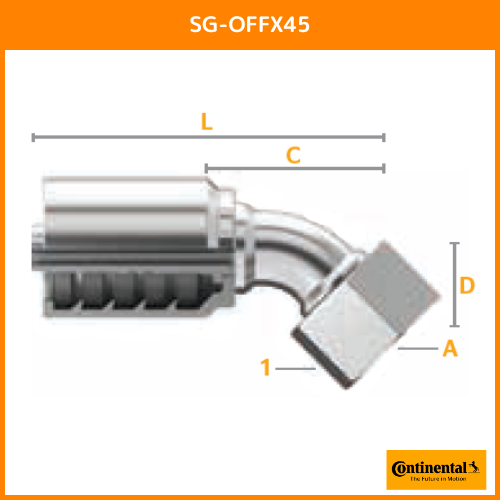

| Part No. | Product Number | SAP Number | Hose ID | Thread Size (A) | Hex1 Wrench Size | Drop (D) | Cut-Off (C) | Length (L) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | |||||
| SG-OFFX45-0606 | 29710-0606 | 20758286 | 3/8 | 11/16-16 | 7/8 | 22 | 0.43 | 11.0 | 1.85 | 47.0 | 3.31 | 84.0 |
| SG-OFFX45-0608 | 29710-0608 | 20821917 | 3/8 | 13/16-16 | 15/16 | 24 | 0.59 | 15.0 | 2.01 | 51.1 | 3.47 | 88.1 |
| SG-OFFX45-0808 | 29710-0808 | 20731758 | 1/2 | 13/16-16 | 15/16 | 24 | 0.63 | 16.0 | 1.85 | 47.0 | 3.42 | 86.9 |
| SG-OFFX45-0810 | 29710-0810 | 20758300 | 1/2 | 1-14 | 1 3/16 | 30 | 0.63 | 16.0 | 1.97 | 50.0 | 3.51 | 89.0 |
| SG-OFFX45-1010 | 29710-1010 | 20821916 | 5/8 | 1-14 | 1 3/8 | 30 | 0.79 | 20.1 | 2.16 | 55.0 | 3.86 | 98.0 |
| SG-OFFX45-1210 | 29710-1210 | 20873194 | 3/4 | 1 3/8-12 | 1 7/16 | 36 | 0.83 | 21.0 | 2.56 | 64.9 | 4.43 | 112.4 |
| SG-OFFX45-1212 | 29710-1212 | 20821915 | 3/4 | 1 3/8-12 | 1 7/16 | 36 | 0.95 | 24.0 | 2.80 | 71.1 | 4.67 | 118.6 |
| SG-OFFX45-1216 | 29710-1216 | 20821914 | 3/4 | 1 3/8-12 | 1 5/8 | 41 | 1.02 | 26.0 | 3.15 | 80.0 | 5.43 | 137.9 |
| SG-OFFX45-1616 | 29710-1616 | 20821913 | 1 | 1 7/16-12 | 1 5/8 | 41 | 1.26 | 32.0 | 3.35 | 85.1 | 5.63 | 143.1 |
| SG-OFFX45-1620 | 29710-1620 | 20873195 | 1 | 1 11/16-12 | 2 | 50 | 1.26 | 32.0 | 3.35 | 85.1 | 5.63 | 143.1 |
| SG-OFFX45-2020 | 29710-2020 | 20926520 | 1 ¼ | 1 15/16-12 | 2 | 50 | 1.02 | 25.9 | 3.82 | 97.0 | 6.95 | 176.6 |
| SG-OFFX45-2024 | 29710-2024 | 20926521 | 1 ¼ | 2-12 | 2 3/8 | 60 | 1.10 | 27.9 | 3.62 | 92.0 | 6.76 | 171.6 |
| SG-OFFX45-2424 | 29710-2424 | 20873197 | 1 ½ | 2-12 | 2 3/8 | 60 | 1.65 | 42.0 | 4.80 | 121.9 | 8.27 | 209.9 |
1 Hex 寸法はフラット間距離です。 寸法公差・耐圧・使用温度など詳細仕様はカタログ PDF またはお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- ORS/ORFS
- サイズ
- 06,08,10,12,16,20,24
- 材質
- スチール
- 用途
- 油圧配管
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- Oリングシール式,ねじ込み式
- 接続タイプ
- ORS,ORFS
- 継手サイズ
- 1インチ,2分,3分,4分,5分,6分,インチ2分,インチ半
- ねじの種類
- ORS,ORFS
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
