SG-OFFX
SG金具 ストレート ORS/ORFS メススイベル（SAE J1453）
¥11,690～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
Seal‑Lok O‑Ring Face Seal Fitting — Straight / Female Swivel
特長
- 用途： 高圧油圧配管のストレート接続部。ORFS 構造により高圧・振動・衝撃のあるラインでも漏れを防止。
- 取付形態： Female / Swivel（インターナルシール付き回転式メスねじ）
- 材質： 炭素鋼（Cr6+ フリー三価クロム電気亜鉛メッキ）
- 設計圧力： 41 MPa （6,000 psi）※サイズ −16 以上は 28 MPa（4,000 psi）
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J1453 / ISO 8434‑3
- その他メリット：
- Parker 独自の Trap‑Seal™ 搭載で O‑リングの脱落・損傷を防止し再組立も容易。
- 低締付けトルクで良好なシール性を発揮し、メンテナンス時間を短縮。
- Parker 43 / 71 シリーズホースフェルールに適合し、グローバルに交換が容易。
仕様表

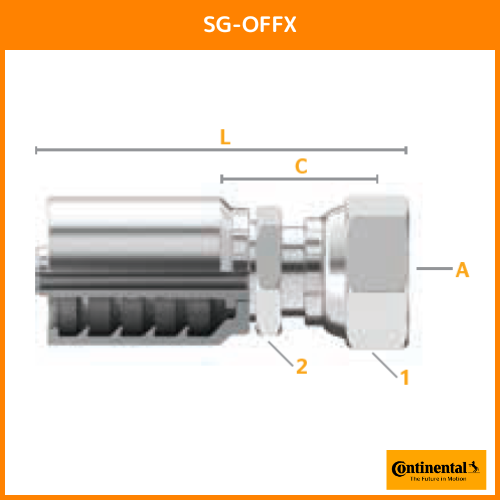

| Part Number | Product Number | SAP Number | ホースID (in.) | ネジサイズ (A) | Hex 1 Wrench Size | Hex 2 Wrench Size | Cut‑Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| SG‑OFFX‑0604 | 29700‑0604 | 20821928 | 3/8 | 9/16‑18 | 7/8 | 22 | 11/16 | 17 | 1.29 | 32.8 | 2.75 | 69.9 | — |
| SG‑OFFX‑0606 | 29700‑0606 | 20758282 | 3/8 | 11/16‑16 | 7/8 | 22 | 11/16 | 18 | 1.29 | 32.8 | 2.75 | 69.9 | — |
| SG‑OFFX‑0608 | 29700‑0608 | 20731751 | 3/8 | 13/16‑16 | 15/16 | 24 | 7/8 | 22 | 1.50 | 38.1 | 2.96 | 75.1 | — |
| SG‑OFFX‑0806 | 29700‑0806 | 20821927 | 1/2 | 11/16‑16 | 7/8 | 22 | 3/4 | 19 | 1.34 | 34.0 | 2.87 | 73.0 | — |
| SG‑OFFX‑0808 | 29700‑0808 | 20731750 | 1/2 | 13/16‑16 | 15/16 | 24 | 7/8 | 22 | 1.50 | 38.1 | 3.04 | 77.1 | — |
| SG‑OFFX‑0810 | 29700‑0810 | 20731764 | 1/2 | 1‑14 | 1 3/8 | 35 | 15/16 | 24 | 1.63 | 41.5 | 3.17 | 80.5 | — |
| SG‑OFFX‑0812 | 29700‑0812 | 20731759 | 1/2 | 1 3/16‑12 | 1 7/16 | 36 | 1 3/16 | 30 | 1.75 | 44.5 | 3.30 | 84.0 | — |
| SG‑OFFX‑1010 | 29700‑1010 | 20821925 | 5/8 | 1‑14 | 1 3/8 | 35 | 15/16 | 24 | 1.65 | 42.0 | 3.25 | 82.5 | — |
| SG‑OFFX‑1012 | 29700‑1012 | 20821924 | 5/8 | 1 3/16‑12 | 1 7/16 | 36 | 1 3/16 | 30 | 1.75 | 44.5 | 3.35 | 85.0 | — |
| SG‑OFFX‑1210 | 29700‑1210 | 20821923 | 3/4 | 1‑14 | 1 3/8 | 35 | 1 1/8 | 29 | 1.69 | 43.0 | 3.56 | 90.4 | — |
| SG‑OFFX‑1212 | 29700‑1212 | 20821922 | 3/4 | 1 3/16‑12 | 1 7/16 | 36 | 1 3/16 | 30 | 1.78 | 45.2 | 3.65 | 92.7 | — |
| SG‑OFFX‑1216 | 29700‑1216 | 20821921 | 3/4 | 1 7/16‑12 | 1 5/8 | 41 | 1 3/8 | 35 | 1.95 | 49.5 | 3.83 | 97.2 | — |
| SG‑OFFX‑1612 | 29700‑1612 | 20821920 | 1 | 1 3/16‑12 | 1 7/8 | 48 | 1 3/16 | 30 | 2.10 | 53.3 | 4.09 | 104.0 | — |
| SG‑OFFX‑1616 | 29700‑1616 | 20821919 | 1 | 1 7/16‑12 | 1 7/8 | 48 | 1 5/8 | 41 | 2.25 | 57.2 | 4.25 | 108.0 | — |
| SG‑OFFX‑1620 | 29700‑1620 | 20821918 | 1 | 1 11/16‑12 | 2 1/8 | 54 | 1 5/8 | 41 | 2.40 | 61.0 | 4.38 | 111.3 | — |
| SG‑OFFX‑2020 | 29700‑2020 | 20821917 | 1‑1/4 | 1 11/16‑12 | 2 1/8 | 54 | 2 1/8 | 54 | 2.50 | 63.5 | 4.80 | 121.9 | — |
| SG‑OFFX‑2424 | 29700‑2424 | 20821916 | 1‑1/2 | 2 —12 | 2 1/2 | 64 | 2 1/2 | 64 | 2.90 | 73.7 | 5.24 | 133.1 | — |
※ 上記寸法は代表値です。実測では公差が生じる場合があります。
※ 自社在庫は常に変動いたします。お急ぎの場合は事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- ORS/ORFS
- サイズ
- 06,08,10,12,16,20,24
- 材質
- スチール
- 用途
- 水
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- Oリングシール式,ねじ込み式
- 接続タイプ
- ORS,UNFねじ
- 継手サイズ
- 1インチ,3分,4分,5分,6分,インチ2分,インチ半
- ねじの種類
- ORS,UNF
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
