SG-FH90
SG金具 90°エルボ Code 62 フランジ（SAE J518）
¥13,440～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
Code 62 Flange (SAE J518) — 90° Elbow / Flange
特長
- 用途： マルチスパイラルホース向け 4 ボルト Code 62 フランジ接続（最高 6 000 psi ≒ 420 bar）に最適。
- 接続形式： SAE J518 / ISO 6162-2〈高圧シリーズ〉の Code 62 フランジ（平面 O-リングシール）＋90° エルボ。
- 材質： 炭素鋼（三価クロメート亜鉛めっき）。品番末尾 S はステンレス。
- 温度範囲： −40 ℃ 〜 ＋120 ℃（ホース仕様に依存）。
- 適合ホース： Continental SR13 / SR15 / S4SP / S4SH ほかスパイラル 4〜6 層。
仕様表

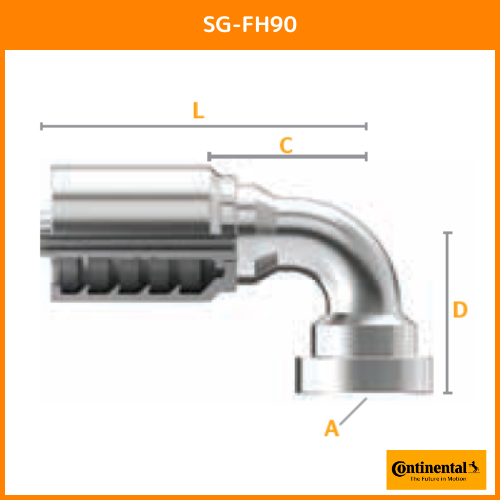

| Part Number | Product No. | SAP No. | Hose ID (in.) | Flange Size (in.) | Flange Ø (A) | Elbow Type* | Drop (D) | Cut-Off (C) | Length (L) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| SG-FH90-0808 | 29315-0808 | 20731761 | 1/2 | 1/2 | 1.25 | 31.8 | 1.67 | 42.4 | 1.89 | 48.0 | 3.43 | 87.0 | |
| SG-FH90-080-0808 | 29317A-0808 | 20833294 | 1/2 | 1/2 | 1.25 | 31.8 | LT | 3.15 | 80.0 | 1.99 | 50.5 | 3.53 | 89.5 |
| SG-FH90-0812 | 29315-0812 | 20822111 | 1/2 | 3/4 | 1.63 | 41.4 | 2.28 | 58.0 | 1.89 | 48.0 | 3.43 | 87.0 | |
| SG-FH90-1012 | 29315-1012 | 20822110 | 5/8 | 3/4 | 1.63 | 41.4 | 2.28 | 58.0 | 1.97 | 50.0 | 3.56 | 90.5 | |
| SG-FH90-1212 | 29315-1212 | 20822109 | 3/4 | 3/4 | 1.63 | 41.3 | 2.28 | 58.0 | 2.36 | 59.8 | 4.23 | 107.3 | |
| SG-FH90-100-1212 | 29317A-1212 | 20833293 | 3/4 | 3/4 | 1.63 | 41.3 | LT | 3.94 | 100.0 | 2.40 | 61.0 | 4.27 | 108.5 |
| SG-FH90-122-1212 | 29317B-1212 | 20833292 | 3/4 | 3/4 | 1.63 | 41.3 | LT | 4.80 | 122.0 | 2.80 | 71.1 | 4.67 | 118.6 |
| SG-FH90-1216 | 29315-1216 | 20822108 | 3/4 | 1 | 1.88 | 47.6 | 2.76 | 70.0 | 2.60 | 66.0 | 4.47 | 113.5 | |
| SG-FH90-140-1216 | 29317A-1216 | 20833291 | 3/4 | 1 | 1.88 | 47.6 | LT | 5.51 | 140.0 | 2.56 | 65.0 | 4.43 | 112.5 |
| SG-FH90-1612 | 29315-1612 | 20822107 | 1 | 3/4 | 1.63 | 41.3 | 2.28 | 58.0 | 2.87 | 72.9 | 5.15 | 130.9 | |
| SG-FH90-1616 | 29315-1616 | 20822106 | 1 | 1 | 1.88 | 47.6 | 2.76 | 70.1 | 2.97 | 75.4 | 5.25 | 133.4 | |
| SG-FH90-090-1616 | 29317A-1616 | 20833290 | 1 | 1 | 1.88 | 47.6 | LT | 3.54 | 90.0 | 3.28 | 83.3 | 5.56 | 141.3 |
| SG-FH90-120-1616 | 29317B-1616 | 20833229 | 1 | 1 | 1.88 | 47.6 | LT | 4.72 | 120.0 | 3.04 | 77.2 | 5.32 | 135.2 |
| SG-FH90-1620 | 29315-1620 | 20822105 | 1 | 1 ¼ | 2.13 | 54.0 | 3.54 | 90.0 | 3.07 | 78.0 | 5.35 | 136.0 | |
| SG-FH90-2016 | 29315-2016 | 20926488 | 1 ¼ | 1 | 1.88 | 47.6 | 2.76 | 70.1 | 3.35 | 85.1 | 6.48 | 164.7 | |
| SG-FH90-2020 | 29315-2020 | 20926489 | 1 ¼ | 1 ¼ | 2.13 | 54.0 | 3.50 | 88.9 | 3.62 | 92.0 | 6.76 | 171.6 | |
| SG-FH90-2024 | 29315-2024 | 20926490 | 1 ¼ | 1 ½ | 2.50 | 63.5 | 3.50 | 88.9 | 3.62 | 92.0 | 6.76 | 171.6 | |
| SG-FH90-2424 | 29315-2424 | 20757498 | 1 ½ | 1 ½ | 2.50 | 63.5 | 4.10 | 104.0 | 4.53 | 115.0 | 7.99 | 203.0 | |
| SG-FH90-2432 | 29315-2432 | 20757729 | 1 ½ | 2 | 3.13 | 79.4 | 4.50 | 114.3 | 4.13 | 104.9 | 7.60 | 192.9 | |
| SG-FH90-3232 | 29315-3232 | 20873186 | 2 | 2 | 3.13 | 79.4 | 5.43 | 138.0 | 5.71 | 145.0 | 9.25 | 235.0 | |
※ 寸法はコンチネンタル社カタログ値（代表値）です。公差および在庫状況は予告なく変更となる場合があります。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 08,12,16,20,24,32
- 材質
- スチール,ステンレス
- 用途
- 水,油
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAEフランジ
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
