SG-FH45
SG金具 45°エルボ Code 62 フランジ（SAE J518）
¥13,440～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
Code 62 Flange (SAE J518) — 45° Elbow / Flange
特長
- 用途： マルチスパイラルホース向け 4 ボルト Code 62 フランジ接続（最高 6 000 psi ≒ 420 bar）に最適。
- 接続形式： SAE J518 / ISO 6162-2〈高圧シリーズ〉の Code 62 フランジ（平面 O-リングシール）＋45° エルボ。
- 材質： 炭素鋼（三価クロメート亜鉛めっき）。品番末尾 S はステンレス。
- 温度範囲： −40 ℃ 〜 ＋120 ℃（ホース仕様に依存）。
- 適合ホース： Continental SR13 / SR15 / S4SP / S4SH ほかスパイラル 4〜6 層。
仕様表

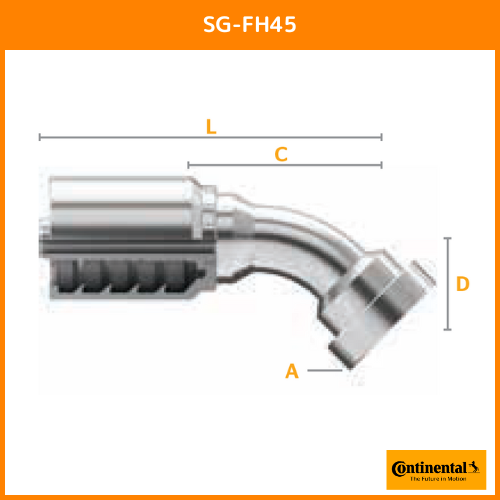

| Part Number | Product No. | SAP No. | Hose ID (in.) | Flange Size (in.) | Flange Ø (A) | Drop (D) | Cut-Off (C) | Length (L) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | |||||
| SG-FH45-0808 | 29310-0808 | 20822120 | 1/2 | 1/2 | 1.25 | 31.8 | 0.86 | 21.8 | 2.24 | 56.9 | 3.775 | 95.9 |
| SG-FH45-0812 | 29310-0812 | 20822119 | 1/2 | 3/4 | 1.63 | 41.4 | 1.083 | 27.5 | 2.99 | 75.8 | 4.521 | 114.8 |
| SG-FH45-1212 | 29310-1212 | 20822118 | 3/4 | 3/4 | 1.63 | 41.4 | 1.12 | 28.5 | 2.99 | 75.8 | 4.86 | 123.3 |
| SG-FH45-1216 | 29310-1216 | 20822117 | 3/4 | 1 | 1.88 | 47.6 | 1.26 | 32.0 | 3.07 | 78.0 | 4.94 | 125.5 |
| SG-FH45-1612 | 29310-1612 | 20873184 | 1 | 3/4 | 1.63 | 41.4 | 1.12 | 28.5 | 2.99 | 75.8 | 5.27 | 133.8 |
| SG-FH45-1616 | 29310-1616 | 20822116 | 1 | 1 | 1.88 | 47.6 | 1.26 | 32.0 | 3.842 | 97.6 | 6.12 | 155.6 |
| SG-FH45-1620 | 29310-1620 | 20822115 | 1 | 1 ¼ | 2.13 | 54.1 | 1.49 | 38.0 | 3.78 | 96.0 | 6.06 | 154.0 |
| SG-FH45-2020 | 29310-2020 | 20926484 | 1 ¼ | 1 ¼ | 2.13 | 54.0 | 1.50 | 38.1 | 4.02 | 102.0 | 7.15 | 181.6 |
| SG-FH45-2024 | 29310-2024 | 20926485 | 1 ¼ | 1 ½ | 2.50 | 63.5 | 1.63 | 41.4 | 4.13 | 105.0 | 7.27 | 184.6 |
| SG-FH45-2424 | 29310-2424 | 20757720 | 1 ½ | 1 ½ | 2.50 | Contact Continental | 1.73 | 44.0 | 4.80 | 121.9 | 8.27 | 209.9 |
| SG-FH45-2432 | 29340-2432 | 20757725 | 1 ½ | 2 | 3.13 | Contact Continental | 2.05 | 52.1 | 4.87 | 123.7 | 8.34 | 211.7 |
| SG-FH45-3232 | 29340-3232 | 20873185 | 2 | 2 | 3.13 | Contact Continental | 2.21 | 56.0 | 6.10 | 155.0 | 9.65 | 245.0 |
※ 寸法はコンチネンタル社カタログ値（代表値）です。公差および在庫状況は予告なく変更となる場合があります。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 08,12,16,20,24,32
- 材質
- スチール,ステンレス
- 用途
- 水,油
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAEフランジ
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
