SG-FH
SG金具 ストレート Code 62 フランジ（SAE J518）
¥9,205～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
Code 62 フランジ継手 — ストレート
特長
- 用途： 高圧油圧配管（ポンプ・バルブ・シリンダー等）のフランジ接続部
- 取付形態： コード62フランジヘッド（ボルト 4 本で固定）
- 材質： 炭素鋼（Cr6+ フリー三価クロム電気亜鉛メッキ）
- 設計圧力： 34.5 〜 41 MPa（5,000 〜 6,000 psi）※サイズにより異なる
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 ／ ISO 6162‑2（Code 62）
- メリット：
- O‑リング面シールにより優れた漏れ防止性能
- 高振動ラインでも緩みにくい 4 ボルト固定構造
- Parker 43 / 71 シリーズホースフェルールと互換
仕様表

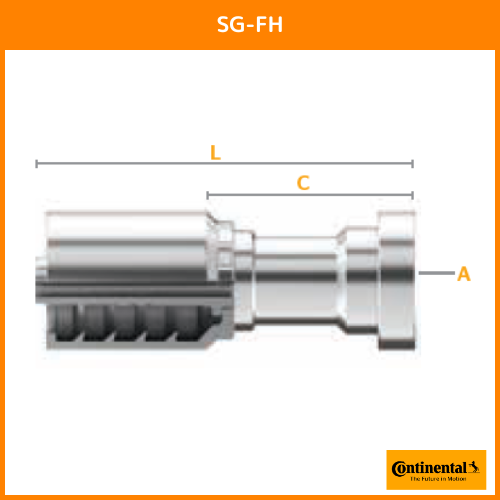

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジ サイズ | フランジ外径 (A) | カットオフ (C) | 全長 (L) | 納期 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| SG‑FH‑0808 | 29300‑0808 | 20822132 | 1/2 | 1/2 | 1.25 | 31.8 | 1.879 | 47.7 | 3.41 | 86.7 | — |
| SG‑FH‑0812 | 29300‑0812 | 20822131 | 1/2 | 3/4 | 1.63 | 41.3 | 2.07 | 52.8 | 3.61 | 91.8 | — |
| SG‑FH‑1212 | 29300‑1212 | 20822130 | 3/4 | 3/4 | 1.63 | 41.3 | 2.14 | 54.5 | 4.01 | 102.0 | — |
| SG‑FH‑1216 | 29300‑1216 | 20822129 | 3/4 | 1 | 1.88 | 47.6 | 2.23 | 56.8 | 4.105 | 104.3 | — |
| SG‑FH‑1612 | 29300‑1612 | 20822128 | 1 | 3/4 | 1.63 | 41.3 | 2.30 | 58.4 | 4.58 | 116.4 | — |
| SG‑FH‑1616 | 29300‑1616 | 20822127 | 1 | 1 | 1.88 | 47.6 | 2.28 | 58.0 | 4.56 | 116.0 | — |
| SG‑FH‑1620 | 29300‑1620 | 20822126 | 1 | 1 1/4 | 2.13 | 54.0 | 2.58 | 65.5 | 4.86 | 123.5 | — |
| SG‑FH‑2016 | 29300‑2016 | 20926477 | 1 1/4 | 1 | 1.87 | 47.6 | 3.26 | 82.9 | 6.40 | 162.5 | — |
| SG‑FH‑2020 | 29300‑2020 | 20926478 | 1 1/4 | 1 1/4 | 2.13 | 54.0 | 2.53 | 64.2 | 5.68 | 144.3 | — |
| SG‑FH‑2024 | 29300‑2024 | 20926479 | 1 1/4 | 1 1/2 | 2.50 | 63.5 | 2.99 | 76.0 | 6.13 | 155.6 | — |
| SG‑FH‑2424 | 29300‑2424 | 20757743 | 1 1/2 | 1 1/2 | 2.50 | 63.5 | 2.99 | 76.0 | 6.46 | 164.0 | — |
| SG‑FH‑2432 | 29320‑2432 | 20757726 | 1 1/2 | 2 | 3.13 | 79.4 | お問い合わせ | — | — | — | |
| SG‑FH‑3232 | 29300‑3232 | 20833307 | 1 | 2 | 3.13 | 79.4 | 5.19 | 131.9 | 8.73 | 221.9 | — |
※ 寸法は代表値です。設計時は公差を考慮してください。
※ 在庫は変動しますので、納期・価格はお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 08,12,16,20,24,32
- 材質
- スチール,ステンレス
- 用途
- 水,油
- 圧力
- 350 bar以上
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAEフランジ
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
