SG-DHFX90
SG金具 90°エルボ DIN 24° Heavy メススイベル
¥14,455～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
DIN 24° Heavy フィッティング — メス / 90°エルボ / スイベル
特長
- 用途： DIN24°ヘビー規格（ISO 8434-1）準拠の高圧油圧ライン向け。
- 接続形態： メートルねじ × 24°コーン ＋ スイベルナットで360°回転取り付け。
- 材質： 炭素鋼（Cr6+ フリー三価クロメート電気亜鉛めっき）。
- 許容圧力： ～42 MPa（サイズによる）。
- 使用温度： −40 ℃ 〜 ＋120 ℃。
仕様表

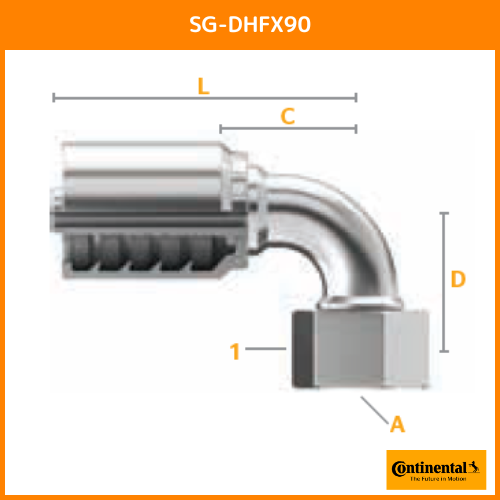

| 品番 | 製品番号 | SAP 番号 | ホース ID (inch) | ねじサイズ (A) | 六角二面幅 Hex AF | ドロップ D | カットオフ C | 全長 L | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | — | in. | mm | in. | mm | in. | mm | |||||
| SG-DHFX90-0620 | 29220-0620 | 20822169 | 3/8 | M20×1.5 | 24 | — | 1.52 | 38.6 | 1.34 | 34.0 | 2.80 | 71.0 |
| SG-DHFX90-0622 | 29220-0622 | 20822168 | 3/8 | M22×1.5 | 27 | — | 1.59 | 40.4 | 1.34 | 34.0 | 2.80 | 71.0 |
| SG-DHFX90-0824 | 29220-0824 | 20731752 | 1/2 | M24×1.5 | 30 | — | 1.63 | 41.4 | 1.57 | 39.9 | 3.11 | 78.9 |
| SG-DHFX90-1030 | 29220-1030 | 20822167 | 5/8 | M30×2.0 | 36 | — | 2.17 | 55.1 | 1.97 | 50.0 | 3.56 | 90.5 |
| SG-DHFX90-1230 | 29220-1230 | 20822166 | 3/4 | M30×2.0 | 36 | — | 2.28 | 57.9 | 2.01 | 51.1 | 3.88 | 98.6 |
| SG-DHFX90-1236 | 29220-1236 | 20822165 | 3/4 | M36×2.0 | 46 | — | 2.34 | 59.4 | 2.04 | 51.1 | 3.88 | 98.6 |
| SG-DHFX90-1642 | 29220-1642 | 20822163 | 1 | M42×2.0 | 50 | — | 3.11 | 79.0 | 2.99 | 75.9 | 5.27 | 133.9 |
| SG-DHFX90-2052 | 29220-2052 | 20959264 | 1 1/4 | M52×2.0 | 60 | — | 3.98 | 101.1 | 3.97 | 100.8 | 7.11 | 180.6 |
※ 寸法は代表値です。公差および在庫状況はお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- ねじ込み式
- 接続タイプ
- DINフランジ,メートルねじ
- 継手サイズ
- 1インチ,3分,4分,5分,6分,インチ2分
- ねじの種類
- Mねじ
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
