SG-DHFX45
SG金具 45°エルボ DIN 24° Heavy メススイベル
¥12,565～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
DIN 24° Heavy フィッティング — メス / 45°エルボ / スイベル
特長
- 用途： DIN 24° Heavy 規格（ISO 8434-1）に準拠した高圧油圧ラインの 45° 曲がり接続。
- 接続形態： メートルねじ＋24° コーン面シール、360° 回転スイベルナット。
- 材質： 炭素鋼（Cr6+ フリー三価クロメート電気亜鉛めっき）。
- 許容圧力： サイズにより最大 42 MPa。
- 使用温度： −40 ℃ 〜 ＋120 ℃。
仕様表

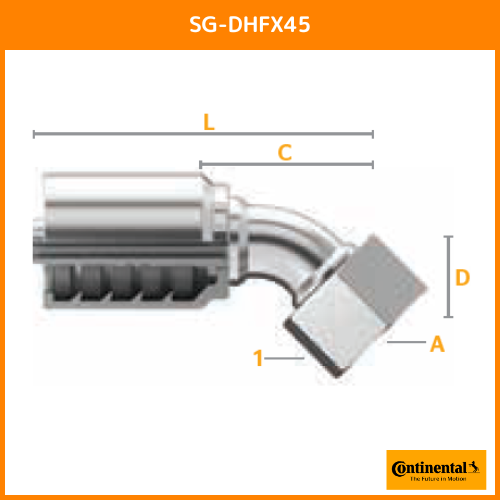

| 品番 | 製品番号 | SAP 番号 | ホース内径 (inch) | ねじサイズ (A) | 六角 AF (mm) | ドロップ D | カットオフ C | 全長 L | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| SG-DHFX45-0620 | 29215-0620 | 20822174 | 3/8 | M20×1.5 | 24 | 0.79 | 20.1 | 2.01 | 51.1 | 3.46 | 88.1 |
| SG-DHFX45-0622 | 29215-0622 | 20822173 | 3/8 | M22×1.5 | 27 | 0.83 | 21.1 | 2.09 | 53.1 | 3.54 | 90.1 |
| SG-DHFX45-0624 | 29215-0624 | 20873182 | 3/8 | M24×1.5 | 30 | 0.85 | 21.6 | 2.19 | 55.6 | 3.64 | 92.7 |
| SG-DHFX45-0824 | 29215-0824 | 20822172 | 1/2 | M24×1.5 | 30 | 0.85 | 21.6 | 2.20 | 55.9 | 3.73 | 94.9 |
| SG-DHFX45-1030 | 29215-1030 | 20900860 | 5/8 | M30×2.0 | 36 | 1.18 | 30.0 | 2.60 | 66.0 | 4.19 | 106.5 |
| SG-DHFX45-1230 | 29215-1230 | 20923060 | 3/4 | M30×2.0 | 36 | 1.17 | 29.7 | 3.33 | 84.6 | 5.20 | 132.1 |
| SG-DHFX45-1236 | 29215-1236 | 20822171 | 3/4 | M36×2.0 | 46 | 1.30 | 33.0 | 2.72 | 69.1 | 4.59 | 116.6 |
| SG-DHFX45-1642 | 29215-1642 | 20822170 | 1 | M42×2.0 | 50 | 1.59 | 40.4 | 4.33 | 110.0 | 6.61 | 168.0 |
※ 寸法は代表値です。公差および在庫状況はお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- ねじ込み式
- 接続タイプ
- DINフランジ
- 継手サイズ
- 1インチ,3分,4分,5分,6分,インチ2分
- ねじの種類
- Mねじ
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
