SG-DHFX
SG金具 ストレート DIN 24° Heavy メススイベル
¥10,675～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
DIN 24° Heavy フィッティング — メス / ストレート / スイベル
特長
- 用途： DIN 24° Heavy（ISO 8434-1）に適合する高圧油圧ライン。
- 接続形態： メートルねじ＋24°コーン面シール、360°回転スイベルナット。
- 材質： 炭素鋼（三価クロメート亜鉛めっき／Cr6+ フリー）。–S 付き品番はステンレス。
- 許容圧力： サイズによって最大 42 MPa。
- 使用温度： −40 ℃ 〜 ＋120 ℃。
仕様表

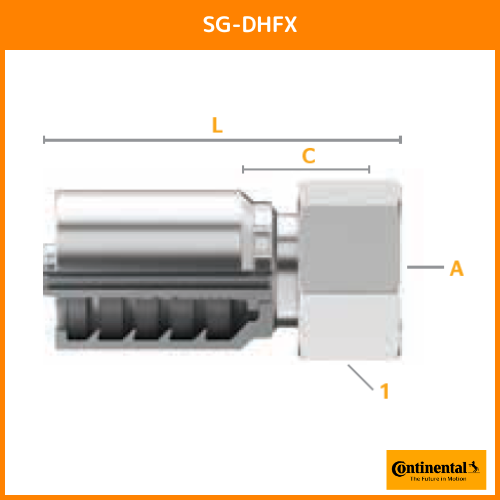

| 品番 | 製品番号 | SAP 番号 | ホース内径 (inch) | ねじサイズ (A) | 六角 AF (mm) | カットオフ C | 全長 L | ||
|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | ||||||
| SG-DHFX-0620 | 29210-0620 | 20774066 | 3/8 | M20×1.5 | 24 | 1.21 | 30.8 | 2.67 | 67.8 |
| SG-DHFX-0622 | 29210-0622 | 20822180 | 3/8 | M22×1.5 | 27 | 1.42 | 36.2 | 2.88 | 73.2 |
| SG-DHFX-0624 | 29210-0624 | 20873181 | 3/8 | M24×1.5 | 30 | 1.47 | 37.3 | 2.74 | 69.6 |
| SG-DHFX-0824 | 29210-0824 | 20731609 | 1/2 | M24×1.5 | 30 | 1.44 | 36.5 | 2.79 | 70.7 |
| SG-DHFX-1030 | 29210-1030 | 20822179 | 5/8 | M30×2.0 | 36 | 1.64 | 41.7 | 3.23 | 82.1 |
| SG-DHFX-1230 | 29210-1230 | 20822178 | 3/4 | M30×2.0 | 36 | 1.60 | 40.7 | 3.33 | 84.5 |
| SG-DHFX-1236 | 29210-1236 | 20774357 | 3/4 | M36×2.0 | 46 | 1.89 | 47.9 | 3.75 | 95.4 |
| SG-DHFX-1236SS | 29210-1236S | 20822177 | 3/4 | M36×2.0 | 46 | 1.89 | 47.9 | 3.75 | 95.4 |
| SG-DHFX-1636 | 29210-1636 | 20822176 | 1 | M36×2.0 | 46 | 2.17 | 55.1 | 4.45 | 113.2 |
| SG-DHFX-1642 | 29210-1642 | 20822175 | 1 | M42×2.0 | 50 | 1.88 | 47.9 | 4.16 | 105.8 |
| SG-DHFX-2052 | 29210-2052 | 20926474 | 1 1/4 | M52×2.0 | 60 | 2.13 | 54.1 | 5.26 | 133.6 |
※ 寸法は代表値です。公差および在庫状況は予告なく変更となる場合があります。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 06,08,10,12,16,20
- 材質
- スチール,ステンレス
- 用途
- 油
- 圧力
- 210～349 bar,350 bar以上
- 接続形状
- ねじ込み式
- 接続タイプ
- DINフランジ,メートルねじ
- 継手サイズ
- 1インチ,3分,4分,5分,6分,インチ2分
- ねじの種類
- Mねじ
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
