B2-JCFX45
B2金具 45°エルボスイベル JIC 37°フレア（SAE J514）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
45° JIC メススイベルエルボ — B2-JCFX45 Series
特長
- 用途： JIC 37° フレア継手／油圧配管の接続箇所
- 取付形態： Female / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J514 / ISO 8434-2
仕様表

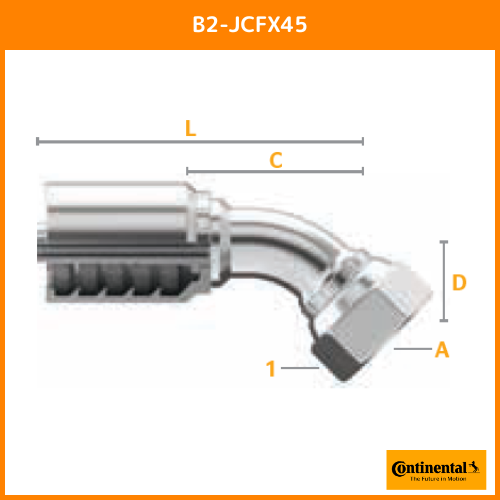

| Part Number | Product Number | SAP Number | ホースID (in.) | ネジサイズ (A) | Hex 1 Wrench Size | Hex 2 Wrench Size | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-JCFX45-0404 | 14420-0404 | 20241948 | 1/4 | 7/16-20 | 5/8 | 16 | — | — | 1.457 | 37.0 | 2.437 | 61.9 | — |
| B2-JCFX45-0405 | 14420-0405 | 20241962 | 1/4 | 11/16-16 | 11/16 | 17 | — | — | 1.457 | 37.0 | 2.520 | 64.0 | — |
| B2-JCFX45-0406 | 14420-0406 | 20241949 | 1/4 | 9/16-18 | 11/16 | 18 | — | — | 1.540 | 39.0 | 2.520 | 63.9 | — |
| B2-JCFX45-0604 | 14420-0604 | 20873201 | 3/8 | 7/16-20 | 5/8 | 16 | — | — | 1.457 | 37.1 | 2.506 | 63.8 | — |
| B2-JCFX45-0606 | 14420-0606 | 20241950 | 3/8 | 9/16-18 | 3/4 | 19 | — | — | 1.460 | 46.0 | 2.860 | 72.6 | — |
| B2-JCFX45-0608 | 14420-0608 | 20241954 | 3/8 | 3/4-16 | 1 | 25 | — | — | 1.850 | 47.0 | 2.900 | 73.6 | — |
| B2-JCFX45-0806 | 14420-0806 | 20873202 | 1/2 | 9/16-18 | 3/4 | 19 | — | — | 2.047 | 52.0 | 3.294 | 83.7 | — |
| B2-JCFX45-0808 | 14420-0808 | 20241963 | 1/2 | 3/4-16 | 1 | 25 | — | — | 2.050 | 52.0 | 3.290 | 83.7 | — |
| B2-JCFX45-0810 | 14420-0810 | 20241965 | 1/2 | 7/8-14 | 1 1/16 | 27 | — | — | 2.010 | 51.0 | 3.260 | 82.7 | — |
| B2-JCFX45-1010 | 14420-1010 | 20241980 | 5/8 | 7/8-14 | 1 1/16 | 27 | — | — | 2.560 | 65.0 | 3.920 | 99.5 | — |
| B2-JCFX45-1012 | 14420-1012 | 20241967 | 5/8 | 1 1/8-12 | 1 1/4 | 32 | — | — | 2.720 | 69.0 | 4.070 | 103.5 | — |
| B2-JCFX45-1212 | 14420-1212 | 20241951 | 3/4 | 1 1/8-12 | 1 1/4 | 32 | — | — | 2.640 | 67.0 | 4.190 | 106.5 | — |
| B2-JCFX45-1216 | 14420-1216 | 20241953 | 3/4 | 1 5/16-12 | 1 1/2 | 38 | — | — | 2.800 | 71.0 | 4.350 | 110.4 | — |
| B2-JCFX45-1612 | 14420-1612 | 20293221 | 1 | 1 1/8-12 | 1 1/4 | 32 | — | — | 2.760 | 70.0 | 4.530 | 115.1 | — |
| B2-JCFX45-1616 | 14420-1616 | 20241957 | 1 | 1 5/8-12 | 1 1/2 | 38 | — | — | 3.110 | 79.0 | 4.890 | 124.1 | — |
| B2-JCFX45-2020 | 28420-2020 | 20241961 | 1 1/4 | 1 3/4-12 | 2 | 50 | — | — | 3.820 | 97.0 | 6.180 | 157.0 | — |
| B2-JCFX45-2424T | 28420-2424 | 20241960 | 1 1/2 | 1 7/8-12 | 2 3/8 | 55 | — | — | 4.450 | 113.0 | 7.150 | 181.5 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- JIC 37°フレア
- サイズ
- 04,05,06,08,10,12,16,20,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- JIC 37°フレア
- 継手サイズ
- -3 (3/16),-4 (1/4),-5 (5/16),-6 (3/8),-8 (1/2),-10 (5/8),-12 (3/4),-14 (7/8),-16 (1),-20 (1-1/4),-24 (1-1/2),-32 (2)
- ねじの種類
- UNF
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
