B2-FL90
B2金具 90°エルボ Code 61 フランジ（SAE J518）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
90° SAE フラットフェイス・フランジエルボ — B2-FL90 Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管の 90° 接続
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）／S 品番はステンレス鋼
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1
仕様表

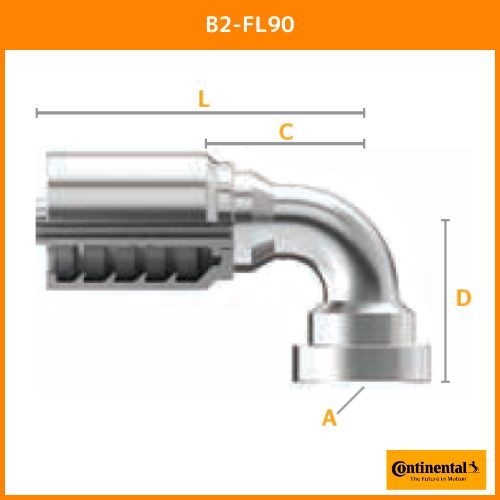

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-FL90-0808 | 14350-0808 | 20242888 | 1/2 | 1/2 | 1.19 | 30.2 | 1.65 | 41.9 | 1.81 | 46.0 | 3.06 | 77.6 | — |
| B2-FL90-0812 | 14350-0812 | 20242877 | 1/2 | 3/4 | 1.50 | 38.1 | 2.01 | 51.1 | 1.77 | 45.0 | 3.02 | 76.6 | — |
| B2-FL90-1212 | 14350-1212 | 20242881 | 3/4 | 3/4 | 1.50 | 38.1 | 2.36 | 59.9 | 2.28 | 57.9 | 3.83 | 97.4 | — |
| B2-FL90-1216 | 14350-1216 | 20242889 | 3/4 | 1 | 1.75 | 44.5 | 2.54 | 64.5 | 2.60 | 66.0 | 4.15 | 105.5 | — |
| B2-FL90-1616 | 14350-1616 | 20242930 | 1 | 1 | 1.75 | 44.5 | 2.64 | 67.1 | 2.80 | 71.1 | 4.58 | 116.2 | — |
| B2-FL90-1620 | 14350-1620 | 20242893 | 1 | 1 1/4 | 2.00 | 50.8 | 2.80 | 71.1 | 2.91 | 73.9 | 4.69 | 119.0 | — |
| B2-FL90-2016 | 28350-2016 | 20242897 | 1 1/4 | 1 | 1.75 | 44.5 | 2.56 | 65.0 | 3.70 | 94.0 | 5.40 | 146.0 | — |
| B2-FL90-2020 | 28350-2020 | 20242931 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 3.31 | 84.0 | 3.70 | 94.0 | 5.51 | 140.0 | — |
| B2-FL90-2020S | 28350-2020S | 20933778 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 3.31 | 84.0 | 3.70 | 94.0 | 5.51 | 140.0 | — |
| B2-FL90-2024 | 28350-2024 | 20242892 | 1 1/4 | 1 1/2 | 2.37 | 60.3 | 3.44 | 87.4 | 3.58 | 90.9 | 6.31 | 160.0 | — |
| B2-FL90-2424 | 28350-2424 | 20242891 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 3.63 | 92.1 | 4.13 | 104.9 | 6.46 | 164.0 | — |
| B2-FL90-2424S | 28350-2424S | 20933779 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 3.63 | 92.1 | 4.13 | 104.9 | 6.46 | 164.0 | — |
| B2-FL90-2432 | 28350-2432 | 20242890 | 1 1/2 | 2 | 2.81 | 71.4 | 4.53 | 115.1 | 4.13 | 104.9 | 6.46 | 164.0 | — |
| B2-FL90-3232 | 28350-3232 | 20242894 | 2 | 2 | 2.81 | 71.4 | 5.12 | 130.0 | 5.08 | 129.0 | 7.91 | 201.0 | — |
| B2-FL90-3232S | 28350-3232S | 20933820 | 2 | 2 | 2.81 | 71.4 | 5.12 | 130.0 | 5.08 | 129.0 | 7.91 | 201.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 61
- サイズ
- 08,10,12,16,20,24,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,5/8,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAE J518 Code 61
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
