B2-FL45
B2金具 45°エルボ Code 61 フランジ（SAE J518）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
45° SAE フラットフェイス・フランジエルボ — B2-FL45 Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管の 45° 接続
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）／S 品番はステンレス鋼
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1
仕様表

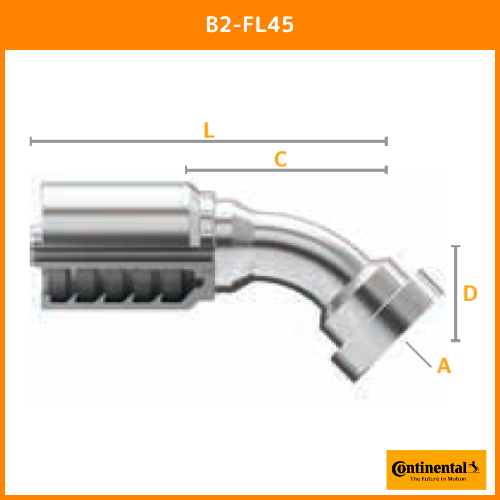

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-FL45-0808 | 14340-0808 | 20242949 | 1/2 | 1/2 | 1.19 | 30.2 | 0.87 | 22.1 | 2.09 | 53.1 | 3.34 | 84.8 | — |
| B2-FL45-0812 | 14340-0812 | 20242947 | 1/2 | 3/4 | 1.50 | 38.1 | 1.02 | 25.9 | 2.36 | 59.9 | 3.61 | 91.6 | — |
| B2-FL45-1212 | 14340-1212 | 20242942 | 3/4 | 3/4 | 1.50 | 38.1 | 1.26 | 32.0 | 2.91 | 73.9 | 4.46 | 113.4 | — |
| B2-FL45-1216 | 14340-1216 | 20242944 | 3/4 | 1 | 1.75 | 44.5 | 1.44 | 29.0 | 3.07 | 78.0 | 4.62 | 117.4 | — |
| B2-FL45-1616 | 14340-1616 | 20242919 | 1 | 1 | 1.75 | 44.5 | 1.32 | 33.5 | 3.27 | 83.1 | 5.05 | 128.1 | — |
| B2-FL45-1620 | 14340-1620 | 20242917 | 1 | 1 1/4 | 2.00 | 50.8 | 1.42 | 36.1 | 3.23 | 82.0 | 5.01 | 127.1 | — |
| B2-FL45-2020 | 28340-2020 | 20242934 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 1.48 | 37.6 | 3.74 | 95.0 | 5.79 | 147.0 | — |
| B2-FL45-2020S | 28340-2020S | 20933775 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 1.48 | 37.6 | 3.74 | 95.0 | 5.79 | 147.0 | — |
| B2-FL45-2024 | 28340-2024 | 20242921 | 1 1/4 | 1 1/2 | 2.37 | 60.3 | 1.57 | 39.9 | 4.09 | 103.9 | 6.14 | 155.9 | — |
| B2-FL45-2424 | 28340-2424 | 20242915 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 1.89 | 48.0 | 4.64 | 117.1 | 6.94 | 176.2 | — |
| B2-FL45-2424S | 28340-2424S | 20933776 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 1.89 | 48.0 | 4.64 | 117.1 | 6.94 | 176.2 | — |
| B2-FL45-2432 | 28340-2432 | 20242914 | 1 1/2 | 2 | 2.81 | 71.4 | 2.19 | 55.6 | 5.35 | 135.9 | 7.58 | 195.1 | — |
| B2-FL45-3232 | 28340-3232 | 20242945 | 2 | 2 | 2.81 | 71.4 | 1.87 | 47.5 | 5.55 | 141.0 | 8.38 | 213.0 | — |
| B2-FL45-3232S | 28340-3232S | 20933777 | 2 | 2 | 2.81 | 71.4 | 1.87 | 47.5 | 5.55 | 141.0 | 8.38 | 213.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 61
- サイズ
- 08,10,12,16,20,24,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,5/8,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAE J518 Code 61
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
