B2-FL
B2金具 ストレート Code 61 フランジ（SAE J518）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
SAE フラットフェイス・フランジフィッティング — B2-FL Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管の接続箇所
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）／「S」品番はステンレス鋼
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1
仕様表

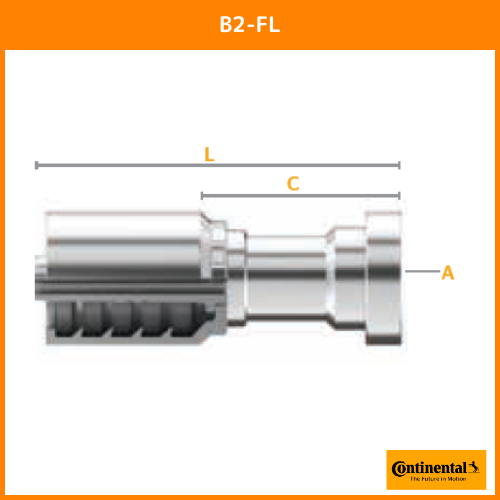

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Cut-Off (C) | Length (L) | 納期 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| B2-FL-0808 | 14320-0808 | 20242908 | 1/2 | 1/2 | 1.19 | 30.2 | 1.61 | 40.9 | 2.86 | 72.6 | — |
| B2-FL-0812 | 14320-0812 | 20242906 | 1/2 | 3/4 | 1.50 | 38.1 | 1.65 | 41.9 | 2.90 | 73.6 | — |
| B2-FL-1012 | 14320-1012 | 20242899 | 5/8 | 3/4 | 1.50 | 38.1 | 1.60 | 40.7 | 3.02 | 76.6 | — |
| B2-FL-1212 | 14320-1212 | 20242901 | 3/4 | 3/4 | 1.50 | 38.1 | 1.67 | 42.4 | 3.22 | 81.9 | — |
| B2-FL-1216 | 14320-1216 | 20242903 | 3/4 | 1 | 1.75 | 44.5 | 1.99 | 50.5 | 3.54 | 90.0 | — |
| B2-FL-1616 | 14320-1616 | 20242879 | 1 | 1 | 1.75 | 44.5 | 2.02 | 51.3 | 3.80 | 96.4 | — |
| B2-FL-1620 | 14320-1620 | 20242902 | 1 | 1 1/4 | 2.00 | 50.8 | 2.12 | 53.8 | 3.90 | 98.9 | — |
| B2-FL-2020 | 28320-2020 | 20242909 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 2.19 | 55.6 | 4.24 | 107.6 | — |
| B2-FL-2005 | 28320-2005 | 20933772 | 1 1/4 | 1 1/4 | 2.00 | 50.8 | 2.19 | 55.6 | 4.24 | 107.6 | — |
| B2-FL-2024 | 28320-2024 | 20242910 | 1 1/4 | 1 1/2 | 2.37 | 60.3 | 2.30 | 58.5 | 4.35 | 110.5 | — |
| B2-FL-2424 | 28320-2424 | 20242886 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 2.31 | 58.7 | 4.64 | 117.8 | — |
| B2-FL-2424S | 28320-2424S | 20933773 | 1 1/2 | 1 1/2 | 2.37 | 60.3 | 2.31 | 58.7 | 4.64 | 117.8 | — |
| B2-FL-2432 | 28320-2432 | 20242911 | 1 1/2 | 2 | 2.81 | 71.4 | 2.76 | 70.0 | 5.03 | 127.8 | — |
| B2-FL-3232 | 28320-3232 | 20242895 | 2 | 2 | 2.81 | 71.4 | 2.76 | 70.0 | 5.59 | 142.0 | — |
| B2-FL-3232S | 28320-3232S | 20933774 | 2 | 2 | 2.81 | 71.4 | 2.76 | 70.0 | 5.59 | 142.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 61
- サイズ
- 08,10,12,16,20,24,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 1/2,5/8,3/4,1,1-1/4,1-1/2,2
- ねじの種類
- SAE J518 Code 61
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
