PRODUCT DETAILS
商品説明
90° SAE フラットフェイス・フランジエルボ — B2-FH90 Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管の 90° 接続箇所
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1
仕様表

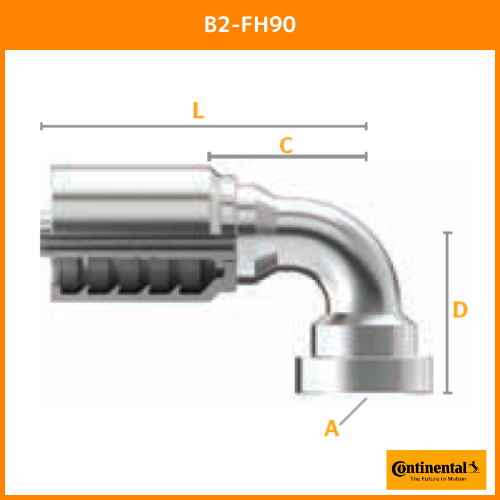

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-FH90-0808 | 14315-0808 | 20241744 | 1/2 | 1/2 | 1.25 | 31.8 | 1.81 | 46.0 | 1.89 | 48.0 | 3.32 | 84.3 | — |
| B2-FH90-1212 | 14315-1212 | 20241732 | 3/4 | 3/4 | 1.63 | 41.3 | 2.40 | 61.0 | 2.48 | 63.0 | 4.03 | 102.4 | — |
| B2-FH90-1616 | 14315-1616 | 20241788 | 1 | 1 | 1.87 | 47.6 | 2.95 | 74.9 | 2.91 | 73.9 | 4.69 | 119.0 | — |
| B2-FH90-1620 | 14315-1620 | 20241785 | 1 | 1 1/4 | 2.13 | 54.0 | 3.07 | 78.0 | 3.07 | 78.0 | 4.85 | 123.1 | — |
| B2-FH90-2016 | 28315-2016 | 20441315 | 1 1/4 | 1 | 1.87 | 47.6 | 2.83 | 71.9 | 3.35 | 85.1 | 5.40 | 137.0 | — |
| B2-FH90-2020 | 28315-2020 | 20241780 | 1 1/4 | 1 1/4 | 2.13 | 54.0 | 3.50 | 89.0 | 3.70 | 94.0 | 5.75 | 146.0 | — |
| B2-FH90-2024 | 28315-2024 | 20241781 | 1 1/4 | 1 1/2 | 2.50 | 63.5 | 3.70 | 94.0 | 3.86 | 98.0 | 5.91 | 150.0 | — |
| B2-FH90-2424 | 28315-2424 | 20241771 | 1 1/2 | 1 1/2 | 2.50 | 63.5 | 4.13 | 104.9 | 3.94 | 100.1 | 6.27 | 159.2 | — |
| B2-FH90-2432 | 28315-2432 | 20241777 | 1 1/2 | 2 | 3.13 | 79.4 | 4.84 | 122.9 | 4.53 | 115.1 | 6.86 | 174.2 | — |
| B2-FH90-3232 | 28315-3232 | 20241740 | 2 | 2 | 3.13 | 79.4 | 5.20 | 132.1 | 5.63 | 143.0 | 8.46 | 215.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 12,16,20,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 3/4,1,1-1/4,2
- ねじの種類
- SAE J518 Code 62
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
