B2-FH45
B2金具 45°エルボ Code 62 フランジ（SAE J518）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
45° SAE フラットフェイス・フランジエルボ — B2-FH45 Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管の 45° 接続箇所
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1
仕様表

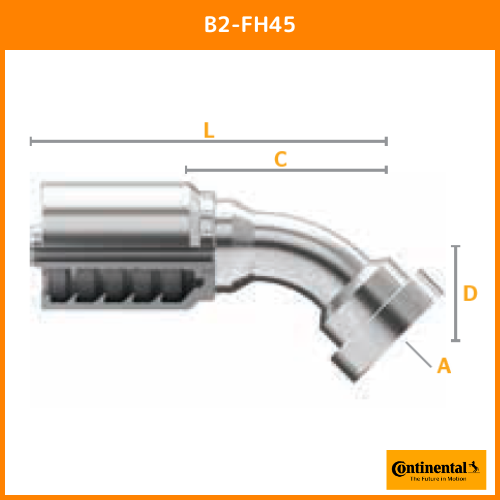

| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-FH45-1212 | 14310-1212 | 20241791 | 3/4 | 3/4 | 1.63 | 41.3 | 1.22 | 31.0 | 3.31 | 84.1 | 4.86 | 123.5 | — |
| B2-FH45-1616 | 14310-1616 | 20241775 | 1 | 1 | 1.87 | 47.6 | 1.42 | 36.1 | 3.82 | 97.0 | 5.60 | 142.1 | — |
| B2-FH45-1620 | 14310-1620 | 20241772 | 1 | 1 1/4 | 2.13 | 54.0 | 1.54 | 39.1 | 3.78 | 96.0 | 5.56 | 141.1 | — |
| B2-FH45-2020 | 28310-2020 | 20241764 | 1 1/4 | 1 1/4 | 2.13 | 54.0 | 1.57 | 40.0 | 4.29 | 109.0 | 6.34 | 161.0 | — |
| B2-FH45-2024 | 28310-2024 | 20241765 | 1 1/4 | 1 1/2 | 2.50 | 63.5 | 1.79 | 45.5 | 4.53 | 115.1 | 6.58 | 167.0 | — |
| B2-FH45-2424 | 28310-2424 | 20241769 | 1 1/2 | 1 1/2 | 2.50 | 63.5 | 1.77 | 45.0 | 4.84 | 122.9 | 7.17 | 182.1 | — |
| B2-FH45-2432 | 28310-2432 | 20241776 | 1 1/2 | 2 | 3.13 | 79.4 | 2.26 | 57.4 | 5.24 | 133.1 | 7.57 | 192.2 | — |
| B2-FH45-3232 | 28310-3232 | 20241767 | 2 | 2 | 3.13 | 79.4 | 2.36 | 59.9 | 6.18 | 157.0 | 9.01 | 229.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 12,16,20,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 3/4,1,1-1/4,2
- ねじの種類
- SAE J518 Code 62
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
