B2-FH
B2金具 ストレート Code 62 フランジ（SAE J518）
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
SAE フラットフェイス・フランジ（ストレート） — B2-FH Series
特長
- 用途： SAE フラットフェイス・フランジ継手／油圧配管ストレート接続
- 取付形態： Code 61 Flat Face Flange（ボルト締結）
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： SAE J518 Code 61 / ISO 6162-1

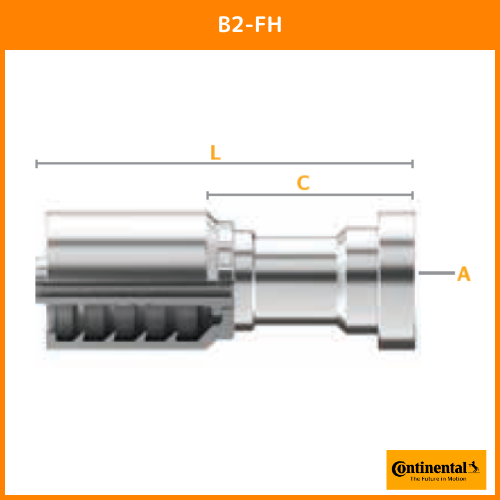

仕様表
| Part Number | Product Number | SAP Number | ホースID (in.) | フランジサイズ | Flange Diameter (A) | Cut-Off (C) | Length (L) | 納期 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| B2-FH-1212 | 14300-1212 | 20241745 | 3/4 | 3/4 | 1.63 | 41.3 | 2.07 | 52.6 | 3.62 | 92.0 | — |
| B2-FH-1616 | 14300-1616 | 20242954 | 1 | 1 | 1.87 | 47.6 | 2.22 | 56.4 | 4.00 | 101.5 | — |
| B2-FH-1620 | 14300-1620 | 20242951 | 1 | 1 1/4 | 2.13 | 54.0 | 2.48 | 62.9 | 4.25 | 108.0 | — |
| B2-FH-2016 | 28300-2016 | 20441292 | 1 1/4 | 1 | 1.87 | 47.6 | 3.26 | 82.9 | 5.31 | 134.9 | — |
| B2-FH-2020 | 28300-2020 | 20241752 | 1 1/4 | 1 1/4 | 2.13 | 54.0 | 3.27 | 83.1 | 5.32 | 135.0 | — |
| B2-FH-2024 | 28300-2024 | 20241754 | 1 1/4 | 1 1/2 | 2.50 | 63.5 | 2.79 | 71.0 | 4.84 | 122.9 | — |
| B2-FH-2424 | 28300-2424 | 20241751 | 1 1/2 | 1 1/2 | 2.50 | 63.5 | 3.74 | 95.0 | 6.07 | 154.1 | — |
| B2-FH-2432 | 28300-2432 | 20241757 | 1 1/2 | 2 | 3.13 | 79.4 | 2.99 | 75.9 | 5.32 | 135.1 | — |
| B2-FH-3232 | 28300-3232 | 20241759 | 2 | 2 | 3.13 | 79.4 | 2.99 | 75.9 | 5.82 | 147.9 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- SAE J518 Code 62
- サイズ
- 12,16,20,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- フランジ式
- 接続タイプ
- SAEフランジ
- 継手サイズ
- 3/4,1,1-1/4,2
- ねじの種類
- SAE J518 Code 62
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
