B2-DLFX
B2金具 ストレート DIN 24° Light メススイベル
¥1,190～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明

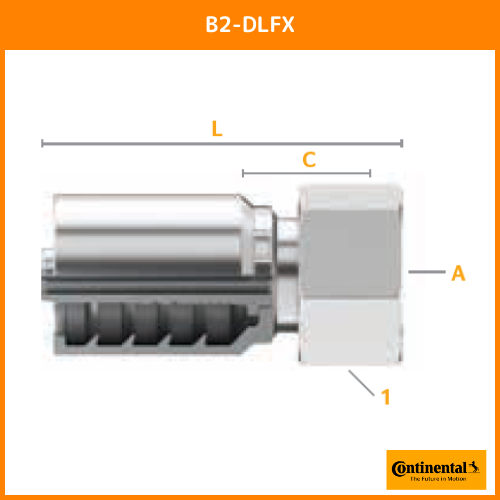

DIN 24° Light — メススイベル — B2-DLFX Series
特長
- 用途： DIN 24° ライト（Series L）規格／油圧配管ストレート接続
- 取付形態： Female / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホース仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： ISO 8434-1 / ISO 12151-2（DIN 2353）
仕様表
| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Cut-Off (C) | Length (L) | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| B2-DLFX0412† | 14240-0412 | 20241852 | 1/4 | 12×1.5 | — | 14 | 1.07 | 27.2 | 2.05 | 52.0 | †旧仕様 |
| B2-DLFX0414 | 14240-0414 | 20241837 | 1/4 | 14×1.5 | — | 17 | 1.02 | 25.9 | 2.00 | 50.8 | |
| B2-DLFX0416 | 14240-0416 | 20241845 | 1/4 | 16×1.5 | — | 19 | 1.08 | 27.4 | 2.06 | 52.2 | |
| B2-DLFX0516 | 14240-0516 | 20873166 | 5/16 | 16×1.5 | — | 19 | 1.167 | 29.7 | 2.147 | 54.6 | |
| B2-DLFX0518 | 14240-0518 | 20873167 | 5/16 | 18×1.5 | — | 22 | 1.082 | 27.4 | 2.062 | 52.2 | |
| B2-DLFX0616 | 14240-0616 | 20241842 | 3/8 | 16×1.5 | — | 19 | 2.21* | 56.2* | 2.26* | 57.5* | 要確認 |
| B2-DLFX0618 | 14240-0618 | 20241843 | 3/8 | 18×1.5 | — | 22 | 1.08* | 27.5* | 2.13* | 54.2* | 要確認 |
| B2-DLFX0622 | 14240-0622 | 20782409 | 3/8 | 22×1.5 | — | 27 | 1.18 | 30.0 | 2.23 | 56.7 | |
| B2-DLFX0822 | 14240-0822 | 20241859 | 1/2 | 22×1.5 | — | 27 | 1.21 | 30.7 | 2.46 | 62.4 | |
| B2-DLFX1026 | 14240-1026 | 20241844 | 5/8 | 26×1.5 | — | 32 | 1.24 | 31.5 | 2.60 | 65.9 | |
| B2-DLFX1230 | 14240-1230 | 20241840 | 3/4 | 30×2.0 | — | 36 | 1.42 | 36.0 | 2.97 | 75.4 | |
| B2-DLFX1636 | 14240-1636 | 20241871 | 1 | 36×2.0 | — | 46 | 1.49 | 37.9 | 3.27 | 83.0 | |
| B2-DLFX2045 | 28240-2045 | 20241857 | 1 1/4 | 45×2.0 | — | 50 | 1.74 | 44.1 | 3.78 | 96.0 | |
| B2-DLFX2452 | 28240-2452 | 20441314 | 1 1/2 | 52×2.0 | — | 60 | 1.74 | 44.1 | 4.07 | 103.3 | |
本ページの寸法は参考値です。正式なご発注前に最新カタログでご確認ください。
† 付き品番は旧仕様で在庫限りの場合があります。
* 印は画像が判読しにくかったセルです。数値をご確認のうえ必要に応じて修正してください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Light
- サイズ
- 04,05,06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- DIN 24° Light,メートルねじ
- 継手サイズ
- 12x1.5,14x1.5,16x1.5,18x1.5,22x1.5,26x1.5,30x2.0,36x2.0,45x2.0
- ねじの種類
- Mねじ
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
