B2-DHM
B2金具 ストレート DIN 24° Heavy オス
¥1,400～
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
DIN 24° Heavy — オス ストレート — B2-DHM Series
特長
- 用途： DIN 24° ヘビー（Series S）ねじ／油圧配管ストレート接続
- 取付形態： Male / Thread
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホース仕様に準拠 (例：SAE 100R12 max 42 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： ISO 8434-1 ／ ISO 12151-2（DIN 2353）
仕様表

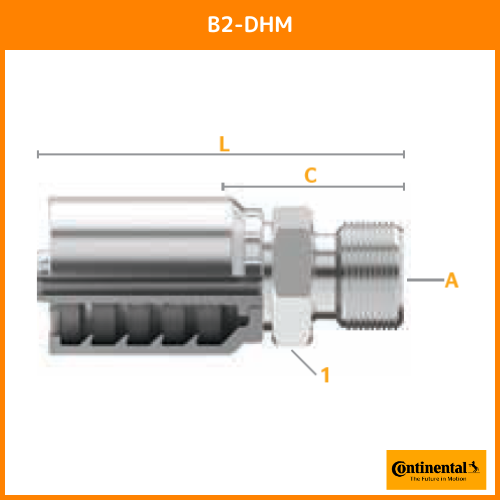

| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Cut-Off (C) | Length (L) | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| B2-DHM-0416 | 14225-0416 | 20241810 | 1/4 | 16×1.5 | — | 17 | 0.95 | 24.2 | 1.93 | 49.1 | |
| B2-DHM-0418 | 14225-0418 | 20241811 | 1/4 | 18×1.5 | — | 19 | 0.99 | 25.2 | 1.97 | 50.1 | |
| B2-DHM-0620 | 14225-0620 | 20241813 | 3/8 | 20×1.5 | — | 22 | 1.00 | 25.4 | 2.05 | 52.1 | |
| B2-DHM-0622 | 14225-0622 | 20241804 | 3/8 | 22×1.5 | — | 24 | 1.08 | 27.4 | 2.13 | 54.1 | |
| B2-DHM-0824 | 14225-0824 | 20241809 | 1/2 | 24×1.5 | — | 24 | 1.14 | 29.0 | 2.39 | 60.7 | |
| B2-DHM-1030 | 14225-1030 | 20241814 | 5/8 | 30×2.0 | — | 32 | 1.31 | 33.1 | 2.66 | 67.6 | |
| B2-DHM-1230 | 14225-1230 | 20241812 | 3/4 | 30×2.0 | — | 32 | 1.33 | 33.7 | 2.88 | 73.1 | |
| B2-DHM-1236 | 14225-1236 | 20241816 | 3/4 | 36×2.0 | — | 36 | 1.48 | 37.7 | 3.17 | 80.5 | |
| B2-DHM-1642 | 14225-1642 | 20241864 | 1 | 42×2.0 | — | 50 | 1.66 | 42.1 | 3.43 | 87.2 | |
| B2-DHM-2052 | 14225-2052 | 20684302 | 1 1/4 | 52×2.0 | — | 55 | 1.88 | 47.8 | 3.92 | 99.6 | |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
数値は画像から読み取った値を転記したものです。必ず正式カタログで照合し、必要に応じて修正してください。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 04,06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- ねじ込み式
- 接続タイプ
- DIN 24° Heavy,メートルねじ
- 継手サイズ
- 16x1.5,18x1.5,20x1.5,22x1.5,24x1.5,30x2.0,36x2.0,42x2.0,52x2.0
- ねじの種類
- Mねじ
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
