PRODUCT DETAILS
商品説明
DIN 24° Heavy — 90° メススイベルエルボ — B2-DHFX90 Series
特長
- 用途： DIN 24° ヘビー（Series S）規格／油圧配管の 90° 接続
- 取付形態： Female / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホース仕様に準拠 (例：SAE 100R12 max 42 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： ISO 8434-1 / ISO 12151-2（DIN 2353）
仕様表

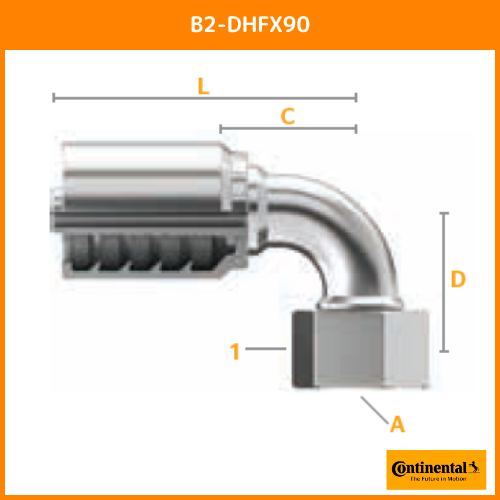

| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-DHFX90-0416 | 14220-0416 | 20477376 | 1/4 | 16×1.5 | — | 19 | 1.30 | 33.0 | 1.26 | 32.0 | 2.24 | 56.9 | — |
| B2-DHFX90-0418 | 14220-0418 | 20241829 | 1/4 | 18×1.5 | — | 22 | 1.34 | 34.0 | 1.06 | 26.9 | 2.04 | 51.8 | — |
| B2-DHFX90-0518 | 14220-0518 | 20873163 | 5/16 | 18×1.5 | — | 22 | 1.34 | 34.0 | 1.065 | 27.2 | 2.045 | 52.1 | — |
| B2-DHFX90-0520 | 14220-0520 | 20873164 | 5/16 | 20×1.5 | — | 24 | 1.52 | 38.6 | 1.338 | 34.0 | 2.318 | 58.9 | — |
| B2-DHFX90-0618 | 14220-0618 | 20441215 | 3/8 | 18×1.5 | — | 22 | 1.34 | 34.0 | 1.18 | 30.0 | 2.23 | 56.6 | — |
| B2-DHFX90-0620 | 14220-0620 | 20241797 | 3/8 | 20×1.5 | — | 24 | 1.52 | 38.6 | 1.34 | 34.0 | 2.39 | 60.7 | — |
| B2-DHFX90-0622 | 14220-0622 | 20241835 | 3/8 | 22×1.5 | — | 27 | 1.59 | 40.4 | 1.34 | 34.0 | 2.39 | 60.7 | — |
| B2-DHFX90-0624 | 14220-0624 | 20790639 | 3/8 | 24×1.5 | — | 30 | 1.63 | 41.4 | 1.544 | 39.1 | 2.593 | 65.8 | — |
| B2-DHFX90-0824 | 14220-0824 | 20241825 | 1/2 | 24×1.5 | — | 30 | 1.63 | 41.4 | 1.57 | 39.9 | 2.82 | 71.6 | — |
| B2-DHFX90XL-0824 | 14224-0824 | 20790664 | 1/2 | 24×1.5 | — | 30 | 3.15 | 80.0 | 1.969 | 50.0 | 3.216 | 81.8 | — |
| B2-DHFX90-1030 | 14220-1030 | 20241832 | 5/8 | 30×2.0 | — | 36 | 2.17 | 55.1 | 1.97 | 50.0 | 3.33 | 84.5 | — |
| B2-DHFX90L-1030 | 14224-1030 | 20873227 | 5/8 | 30×2.0 | — | 36 | 3.15 | 80.0 | 1.968 | 50.0 | 3.325 | 84.5 | — |
| B2-DHFX90-1230 | 14220-1230 | 20873165 | 3/4 | 30×2.0 | — | 46 | 2.28 | 57.9 | 2.01 | 51.1 | 3.563 | 90.5 | — |
| B2-DHFX90-1236 | 14220-1236 | 20241836 | 3/4 | 36×2.0 | — | 46 | 2.34 | 59.4 | 2.01 | 51.1 | 3.56 | 90.5 | — |
| B2-DHFX90-1636 | 14220-1636 | 20864305 | 1 | 36×2.0 | — | 50 | 2.48 | 63.0 | 2.56 | 66.0 | 4.335 | 110.2 | — |
| B2-DHFX90-1642 | 14220-1642 | 20241824 | 1 | 42×2.0 | — | 50 | 3.11 | 79.0 | 2.99 | 75.9 | 4.77 | 121.0 | — |
| B2-DHFX90-2052 | 28220-2052 | 20265706 | 1 1/4 | 52×2.0 | — | 60 | 3.62 | 91.9 | 3.70 | 94.0 | 5.75 | 145.9 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
XL・L 表記はロングタイプ（長尺）のバリエーションです。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 04,05,06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- DIN 24° Heavy,メートルねじ
- 継手サイズ
- 16x1.5,18x1.5,20x1.5,22x1.5,24x1.5,30x2.0,36x2.0,42x2.0,52x2.0
- ねじの種類
- Mねじ
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
