PRODUCT DETAILS
商品説明
DIN 24° Heavy — 45° メススイベルエルボ — B2-DHFX45 Series
特長
- 用途： DIN 24° ヘビー（Series S）60 MPa クラス／油圧配管の 45° 接続
- 取付形態： Female / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R12 max 42 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： ISO 8434-1 ／ ISO 12151-2（DIN 2353）
仕様表

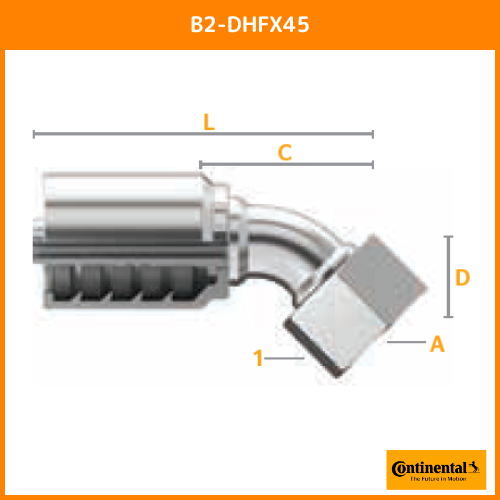

| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-DHFX45-0416 | 14215-0416 | 20441303 | 1/4 | 16×1.5 | — | 19 | 0.63 | 16.0 | 1.93 | 49.0 | 2.91 | 73.9 | — |
| B2-DHFX45-0418 | 14215-0418 | 20241817 | 1/4 | 18×1.5 | — | 22 | 0.75 | 19.1 | 1.69 | 42.9 | 2.67 | 67.8 | — |
| B2-DHFX45-0518 | 14215-0518 | 20873161 | 5/16 | 18×1.5 | — | 22 | 0.75 | 19.1 | 1.70 | 43.2 | 2.68 | 68.1 | — |
| B2-DHFX45-0520 | 14215-0520 | 20873162 | 5/16 | 20×1.5 | — | 24 | 0.79 | 20.1 | 2.01 | 51.1 | 2.99 | 75.9 | — |
| B2-DHFX45-0620 | 14215-0620 | 20241821 | 3/8 | 20×1.5 | — | 24 | 0.79 | 20.1 | 2.01 | 51.1 | 3.06 | 77.7 | — |
| B2-DHFX45-0622 | 14215-0622 | 20241822 | 3/8 | 22×1.5 | — | 27 | 0.83 | 21.1 | 2.09 | 53.1 | 3.14 | 79.7 | — |
| B2-DHFX45-0624 | 14214-0624 | 20790638 | 3/8 | 24×1.5 | — | 30 | 0.85 | 21.6 | 2.17 | 55.2 | 3.22 | 81.9 | — |
| B2-DHFX45-0824 | 14215-0824 | 20241819 | 1/2 | 24×1.5 | — | 30 | 0.85 | 21.6 | 2.20 | 55.9 | 3.45 | 87.6 | — |
| B2-DHFX45-1030 | 14215-1030 | 20241823 | 5/8 | 30×2.0 | — | 36 | 1.18 | 30.0 | 2.60 | 66.0 | 3.96 | 100.5 | — |
| B2-DHFX45-1236 | 14215-1236 | 20241820 | 3/4 | 36×2.0 | — | 46 | 1.30 | 33.0 | 2.72 | 69.1 | 4.27 | 108.5 | — |
| B2-DHFX45-1642 | 14215-1642 | 20241828 | 1 | 42×2.0 | — | 50 | 1.59 | 40.4 | 4.33 | 110.0 | 6.11 | 155.1 | — |
| B2-DHFX45-2052 | 14215-2052 | 20864303 | 1 1/4 | 52×2.0 | — | 60 | 1.55 | 39.4 | 3.83 | 97.3 | 5.87 | 149.1 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
C が付く品番は旧仕様／在庫限りの場合があります。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 04,05,06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- DIN 24° Heavy,メートルねじ
- 継手サイズ
- 16x1.5,18x1.5,20x1.5,22x1.5,24x1.5,30x2.0,36x2.0,42x2.0,52x2.0
- ねじの種類
- Mねじ
- 形状
- 45°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
