B2-DHFX
B2金具 ストレート DIN 24° Heavy メススイベル
販売価格：要相談
バリエーションの選択・数量入力は 画面右側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
バリエーションの選択・数量入力は 画面下側の「購入フォーム」 で行ってください。
- 在庫： 在庫を確認する
- 納期：見積回答時にご案内
在庫なしの商品は見積依頼商品としてカートに追加されます。
価格・納期を確認後、担当者からご連絡します。
送料・決済(詳しくはクリック)
- 50,000 円以上で 送料無料
- 代金引換・銀行振込
返品・保証(詳しくはクリック)
- 未使用品に限り 到着後 7 日以内 の返品・交換可
- 初期不良は 無償交換 いたします
- 在庫状況やその他のご質問は、 お問い合わせフォーム よりお気軽にお問い合わせください。
PRODUCT DETAILS
商品説明
メトリック 60°コーン・メススイベル — B2-DHFX Series
特長
- 用途： メトリック 60°コーン継手／油圧配管ストレート接続
- 取付形態： Female / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 適合規格： ISO 8434-1 / ISO 12151-2

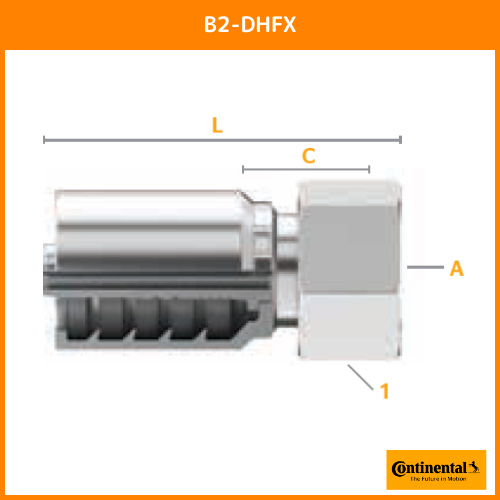

仕様表
| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Cut-Off (C) | Length (L) | 納期 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | ||||||
| B2-DHFX0416 | 14210-0416 | 20241801 | 1/4 | 16×1.5 | — | 19 | 1.20 | 30.5 | 2.18 | 55.4 | — |
| B2-DHFX0418 | 14210-0418 | 20241805 | 1/4 | 18×1.5 | — | 22 | 1.21 | 30.8 | 2.19 | 55.7 | — |
| B2-DHFX0518 | 14210-0518 | 20837159 | 5/16 | 18×1.5 | — | 22 | 1.262 | 32.0 | 2.242 | 56.9 | — |
| B2-DHFX0520 | 14210-0520 | 20837160 | 5/16 | 20×1.5 | — | 24 | 1.285 | 32.8 | 2.265 | 57.7 | — |
| B2-DHFX0618 | 14210-0618 | 20923217 | 3/8 | 18×1.5 | — | 22 | 1.23 | 31.3 | 2.28 | 57.9 | — |
| B2-DHFX0620 | 14210-0620 | 20241796 | 3/8 | 20×1.5 | — | 24 | 1.21 | 30.8 | 2.26 | 57.4 | — |
| B2-DHFX0622 | 14210-0622 | 20241803 | 3/8 | 22×1.5 | — | 27 | 1.42 | 36.2 | 2.47 | 62.8 | — |
| B2-DHFX0624 | 14210-0624 | 20790636 | 3/8 | 24×1.5 | — | 30 | 1.41 | 35.8 | 2.46 | 62.5 | — |
| B2-DHFX0820 | 14210-0820 | 20441214 | 1/2 | 20×1.5 | — | 24 | 1.24 | 31.4 | 2.48 | 63.0 | — |
| B2-DHFX0824 | 14210-0824 | 20241815 | 1/2 | 24×1.5 | — | 30 | 1.44 | 36.5 | 2.68 | 68.2 | — |
| B2-DHFX1030 | 14210-1030 | 20241807 | 5/8 | 30×2.0 | — | 36 | 1.64 | 41.7 | 2.99 | 76.0 | — |
| B2-DHFX1230C | 14210-1230 | 20241800 | 3/4 | 30×2.0 | — | 36 | 1.62 | 41.0 | 3.17 | 80.5 | — |
| B2-DHFX1236 | 14210-1236 | 20241799 | 3/4 | 36×2.0 | — | 46 | 1.89 | 47.9 | 3.44 | 87.4 | — |
| B2-DHFX1636 | 14210-1636 | 20864304 | 1 | 36×2.0 | — | 46 | 1.87 | 47.9 | 3.65 | 92.7 | — |
| B2-DHFX1642 | 14210-1642 | 20241830 | 1 | 42×2.0 | — | 50 | 1.88 | 47.9 | 3.66 | 92.9 | — |
| B2-DHFX2042 | 28210-2042 | 20241721 | 1 1/4 | 42×2.0 | — | 50 | 1.96 | 49.8 | 4.01 | 101.8 | — |
| B2-DHFX2052 | 28210-2052 | 20241818 | 1 1/4 | 52×2.0 | — | 60 | 2.20 | 55.8 | 4.24 | 107.7 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
C：旧仕様／在庫限りの場合があります。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- DIN 24° Heavy
- サイズ
- 04,05,06,08,10,12,16,20
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- DIN 24° Heavy,メートルねじ
- 継手サイズ
- 16x1.5,18x1.5,20x1.5,22x1.5,24x1.5,30x2.0,36x2.0,42x2.0,52x2.0
- ねじの種類
- Mねじ
- 形状
- ストレート
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
