PRODUCT DETAILS
商品説明
BSPP (British Standard Pipe Parallel) — Female / 90° Elbow / Swivel — B2-BPFX90 Series
B2-BPFX90 Seriesは、BSPP（British Standard Pipe Parallel）のメススイベルタイプの90°エルボ継手です。
ホースの取り回しを直角方向に変更したい場合に使用します。
特長
- 用途： BSPP（British Standard Pipe Parallel）継手／油圧配管の 90° 接続
- 取付形態： Female / 90° Elbow / Swivel
- 材質： スチール（亜鉛メッキ）
- 定格圧力： 使用ホースの仕様に準拠 (例：SAE 100R2 max 34.5 MPa)
- 温度範囲： –40 ℃ 〜 +120 ℃（–40 ℉ 〜 248 ℉）
- 接続： BSPP（British Standard Pipe Parallel）
仕様表

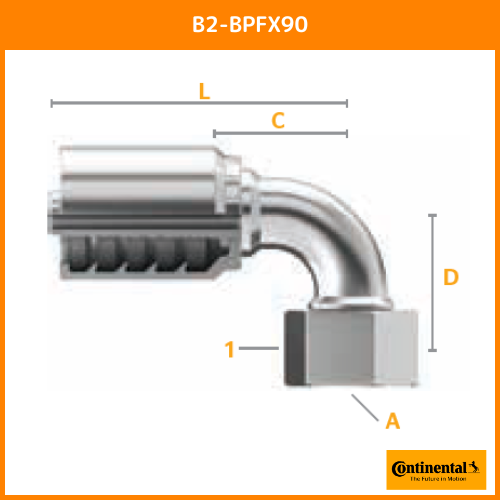

| Part Number | Product Number | SAP Number | ホースID (in.) | ねじサイズ (A) | Hex 1 Wrench Size | Drop (D) | Cut-Off (C) | Length (L) | 納期 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | in. | mm | in. | mm | ||||||
| B2-BPFX90-0404 | 14120-0404 | 20242868 | 1/4 | 1/4-19 | — | 19 | 1.14 | 29.0 | 1.14 | 29.0 | 2.12 | 53.8 | — |
| B2-BPFX90-0606 | 14120-0606 | 20242864 | 3/8 | 3/8-19 | — | 22 | 1.65 | 41.9 | 1.38 | 35.1 | 2.43 | 61.7 | — |
| B2-BPFX90-0608 | 14120-0608 | 20242859 | 3/8 | 1/2-14 | — | 27 | 1.40 | 35.6 | 1.34 | 34.0 | 2.39 | 60.7 | — |
| B2-BPFX90-0808 | 14120-0808 | 20242870 | 1/2 | 1/2-14 | — | 27 | 1.61 | 40.9 | 1.42 | 36.1 | 2.67 | 67.7 | — |
| B2-BPFX90-1010C | 14120-1010 | 20242863 | 5/8 | 5/8-14 | — | 27 | 1.85 | 47.0 | 1.89 | 48.0 | 3.25 | 82.5 | — |
| B2-BPFX90-1212C | 14120-1212 | 20242866 | 3/4 | 3/4-14 | — | 32 | 2.09 | 53.1 | 1.93 | 49.0 | 3.48 | 88.5 | — |
| B2-BPFX90-1616C | 14120-1616 | 20242845 | 1 | 1-11 | — | 38 | 2.72 | 69.1 | 2.95 | 74.9 | 4.73 | 120.0 | — |
| B2-BPFX90-2020T | 28120-2020 | 20242848 | 1 1/4 | 1 1/4-11 | — | 50 | 3.27 | 83.1 | 3.23 | 82.0 | 5.28 | 134.1 | — |
| B2-BPFX90-2424T | 28120-2424 | 20242843 | 1 1/2 | 1 1/2-11 | — | 55 | 3.78 | 96.0 | 3.78 | 96.0 | 6.11 | 155.1 | — |
| B2-BPFX90-3232T | 28120-3232 | 20242867 | 2 | 2-11 | — | 70 | 5.35 | 135.9 | 5.04 | 128.0 | 7.87 | 200.0 | — |
本ページに示す寸法は代表値です。実際の数値や在庫状況は仕様変更・生産ロットにより変動する場合がございます。
納期・詳細寸法・圧力定格については、必ず事前にお問い合わせください。
C：旧仕様／在庫限りの場合があります。
T：肉厚タイプ（Thick Series）を示します。
SPECIFICATIONS
仕様
- メーカー
- コンチネンタル
- 型番
- BSP管用金具
- サイズ
- 04,06,08,10,12,16,20,32
- 材質
- スチール
- 用途
- 油圧配管
- 接続形状
- スイベル式
- 接続タイプ
- BSP管用ねじ
- 継手サイズ
- 1/4-19,3/8-19,1/2-14,5/8-14,3/4-14,1-11,1-1/4-11,2-11
- ねじの種類
- BSPP,BSPT
- 形状
- 90°エルボ
※商品説明・仕様はメーカー公開情報等をもとにAIで整理した参考情報です。選定・ご注文前に、適合条件・最新仕様を必ずご確認ください。
